Cómo actualizar Firmware S7-1200 según el tipo de CPU. Tipo de tarjeta a utilizar, ejemplo para la CPU con referencia 1BE30, 1AE30, etc.. , modo operativo de la CPU antes y después del proceso, etc…

Pasos a seguir para actualizar Firmware S7-1200 de la CPU con referencia 6ES7 214 1BE30 0XB0.

A la hora de actualizar Firmware S7-1200 tenemos que utilizar una tarjeta SD SIMATIC de 24MB previamente vacía, es decir, sin ficheros en su interior. Para formatear este tipo de tarjetas es muy importante saber que no se las puede formatear usando la utilidad de formateo de Windows, ya que Microsoft Windows deja inservible la tarjeta y ya no se podrá utilizar en una CPU S7-1200.

Revisa también el documento de cómo realizar la carga del Firmware una vez borrada la tarjeta.

Paso 1. Insertar la tarjeta en el PC.

A la hora de actualizar firmware S7-1200 se debe utilizar una tarjeta SD SIMATIC MC 24MB vacía, insertada en el lector de tarjetas de nuestro PC.

Archivos dentro de la tarjeta SD Memory Card.

Archivos dentro de la tarjeta SD Memory Card.

Se debe borrar todo contenido que haya en su interior, tanto ficheros de programa, si los tuviera, o archivos de actualizar firmware S7-1200 si se han utilizado otras veces. Aquí detallo algunos de los archivos que se pueden encontrar y debemos borrar:

S7_JOB.S7S”, “SIMATIC.S7S” o “FWUPDATE.S7S“…

Se deben borrar simplemente accediendo a la tarjeta desde el explorador de Windows.

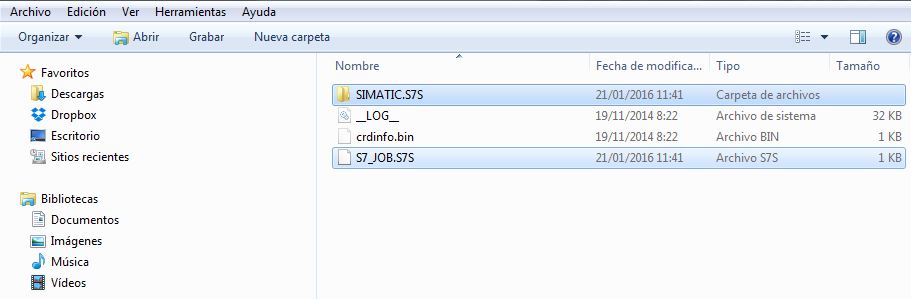

Borrar los archivos seleccionados.

Borrar los archivos seleccionados.



Eliminar archivos.

Eliminar archivos.

Advertencia en el borrado de los datos.

NO borrar los archivos ocultos “__LOG__” y “crdinfo.bin” de la tarjeta de memoria.
Los archivos “__LOG__” y “crdinfo.bin” son necesarios para la tarjeta de memoria. Si se borran estos archivos no se podrá utilizar la tarjeta de memoria con la CPU.

No borrar estos archivos nunca de la tarjeta

No borrar estos archivos nunca de la tarjeta

Paso 2. Descarga del archivo para actualizar firmware S7-1200 según la referencia.

Hay que descargar el archivo de actualización para la CPU y referencia exacta de tu CPU. Es un archivo comprimido al cual le daremos a descomprimir directamente a la tarjeta.

Descargar archivo para actualizar firmware S7-1200 de la CPU exacta.

Descargar archivo para actualizar firmware S7-1200 de la CPU exacta.

Simplemente con el botón derecho y “Extraer ficheros…” le seleccionaremos la ruta de nuestra tarjeta que está insertada en el PC.

Descomprimir el archivo directamente a la tarjeta.

Descomprimir el archivo directamente a la tarjeta.

Ahora la tarjeta tendrás estos archivos nuevos: “FWUPDATE.S7S” y el fichero “S7_JOB.S7S”.

Nuevos archivos que hemos descargado a la tarjeta.

Nuevos archivos que hemos descargado a la tarjeta.

Paso3. Realizar el proceso de carga.

Una vez tenemos el firmware en la tarjeta, el siguiente paso es cargar la tarjeta a la CPU y realizar el proceso de carga del firmware a la CPU. Sigue leyendo en este otro documento si no sabes cómo realizar el proceso de carga en la CPU.
