Como activar la marca de ciclo TIA Portal en el proyecto para poder utilizar las marcas que nos ofrece el software para realizar intermitencias con diferentes valores de reloj, para tener intermitencias más prolongadas o menos prolongadas.

Qué es la marca de ciclo TIA Portal.

En primer lugar, podemos decir que la marca de ciclo TIA Portal es una marca cuyo estado va a estar variando de valor “0” a valor “1” y de valor “1” a valor “0” de forma continua, es decir, que estas marcas van a cambiar su estado binario periódicamente.

Por lo tanto, cuando utilizamos unas marcas de ciclo, sabemos que esa marca va a estar un tiempo activada y un tiempo desactivada, de forma automática, ya que es el propio sistema TIA Portal quien le asigna el tiempo que tiene que permanecer activada.

Además, TIA Portal nos indica que la relación de activación de estas marcas de plc tienen relación 1:1 por lo que estarán el mismo tiempo activadas que desactivadas. Por ejemplo, si utilizamos una marca ciclo de 1 Hz, esa marca estará activada durante 1 segundo y estará desactivada durante 1 segundo.

Qué es una marca de ciclo TIA Portal y qué frecuencia y segundos está activada cada una

Tipos de marcas de ciclo.

Asimismo, existen 8 marcas de ciclo en TIA Portal, cada una de las cuales tiene una frecuencia de activación diferente y son las siguientes:

  • Marca de reloj de 10 Hz.
  • Marca de reloj de 5 Hz.
  • Marca de reloj de 2.5 Hz.
  • Marca de reloj de 2 Hz.
  • Marca de reloj de 1.25 Hz.
  • Marca de reloj de 1 Hz.
  • Marca de reloj de 0.625 Hz.
  • Marca de reloj de 0.5 Hz.
Marcas de Reloj en TIA Portal y sus frecuencias

En consecuencia, cuando queremos utilizar una marca ciclo en nuestro proyecto, dichas marcas del plc ya tienen asignado un nombre por defecto mediante el sistema y son llamadas marcas Clock 1 HZ, Clock 2 Hz, etc.

Por ello, si insertamos una de estas variables en nuestro programa podemos ver cómo, automáticamente, el software le asigna ese nombre simbólico asociado a la marca que acabamos de poner.

Marca de ciclo TIA Portal utilizando la variable clock 1 Hz

Por consiguiente, TIA Portal asigna un nombre simbólico a las marcas de ciclo:

  • Clock 10 Hz.
  • Clock de 5 Hz.
  • Clock de 2.5 Hz.
  • Clock de 2 Hz.
  • Clock de 1.25 Hz.
  • Clock de 1 Hz.
  • Clock de 0.625 Hz.
  • Clock de 0.5 Hz.

Qué es la marca clock 1 hz TIA Portal.

Del mismo modo, podemos pasar a definir individualmente cada una de las marcas de ciclo, como por ejemplo la marca clock 1 Hz es una marca de ciclo en TIA Portal que tiene una frecuencia de activación y desactivación de 1 Hz, es decir, que estará 1 segundo activada y, posteriormente, estará 1 segundo desactivada.

Utilización de clock 1 Hz para contar procesos cada 1 segundo

Qué dirección de memoria utilizar para las marcas de reloj en TIA.

Puede que lo más importante para tener en cuenta para activar las marcas de ciclo es que se debe asignar un Byte de marcas exclusivo para estas marcas especiales.

Como resultado, este Byte de marcas de ciclo no se puede utilizar en ninguna otra parte del programa para almacenar datos o procesar bits de ninguna memoria intermedia, ya que este Byte debe ser exclusivo para utilizar estas marcas de reloj, nada más.

Por consiguiente, puedes utilizar cualquier Byte de memoria que tengas libre en ese momento para asignarle esa zona de memoria a tus marcas de ciclo TIA Portal. Es más, puedes consultar el número de Byte utilizado en la configuración de dispositivos, en el apartado de “Marcas de sistema y de ciclo”.

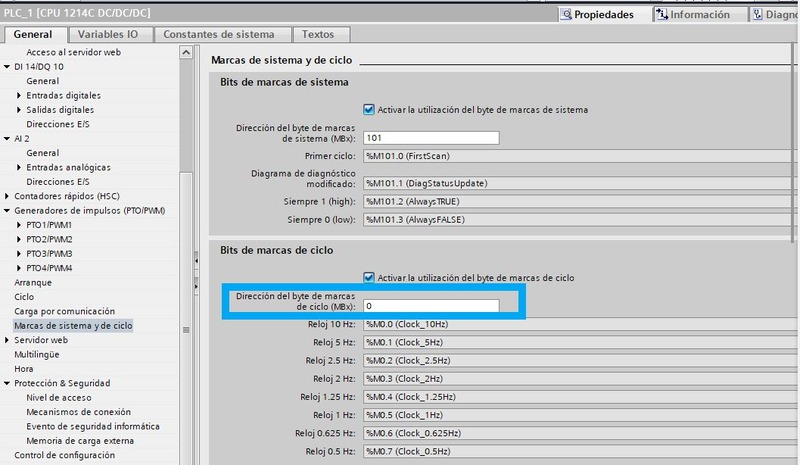

Número de Byte de marcas utilizado para las variables de Reloj del sistema

Para qué usar la marca de ciclo TIA Portal.

Ciertamente, la marca de ciclo nos va a permitir tener ya configurados distintos valores de tiempos que están insertados en unas marcas que TIA Portal nos permitirá utilizar y que van a poder usarse como tiempos o señales de temporizadores que están continuamente activándose y desactivándose.

Es decir, al asignarle una marca de memoria “M” a estas variables de reloj, posteriormente usaremos esa marca “M” como un temporizador. Por consiguiente, la marca de ciclo estará un tiempo activada en “ON” y un tiempo desactivada en “OFF”.

Como resultado, estamos creando una intermitencia en TIA Portal con la utilización de estas marcas de ciclo, sin necesidad de haber creado ningún temporizador.

5 procesos donde podemos sutilizar las marcas de ciclo en TIA Portal:

  • Controlar indicadores luminosos con intermitencia.
  • Lanzar procesos periódicamente.
  • Aumentar el valor de un contador periódicamente.
  • Realizar una operación matemática cada 2 segundos.
  • Adquisición de un valor de una variable por tiempo.

Donde activar la marca de ciclo TIA Portal.

Por esto mismo, para poder habilitar estas marcas de ciclo hay que hacerlo en la configuración de la CPU. Por consiguiente, cuando empiezas con un proyecto en TIA Portal, normalmente accedes a la configuración de dispositivos y ahí ves todas las opciones de configuración, entre las cuales se verá la opción que necesitamos.

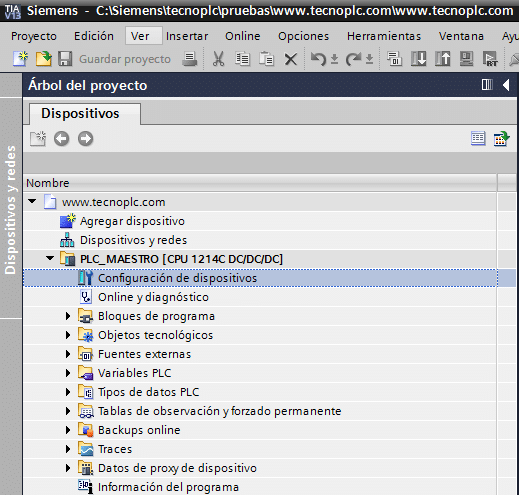

Configuración de dispositivos en TIA Portal.

Entrando en la Configuración de dispositivos, haciendo doble clic sobre el PLC nos aparecerán todas las opciones de configuración de dicho PLC, junto con los datos y características de este.

Características del PLC en el proyecto TIA Portal.

En este Menú buscaremos las opciones que necesitamos y, en concreto, la marca de ciclo TIA Portal la encontraremos en el apartado “Marcas de sistema y ciclo”. Pulsando veremos las características y opciones que tenemos para activar esas marcas.

Marca de ciclo TIA Portal para intermitencias.

Como activar la marca de ciclo TIA Portal.

Una vez encontramos donde se encuentra la opción para activar la marca de ciclo, solamente tenemos que seleccionar la opción y asignarle un byte de marcas de memoria de tipo “M” para que el sistema ocupe este byte para sus marcas de ciclo.

Evidentemente, el byte de marcas que coloquemos aquí no debe estar utilizado en nuestro proyecto, es decir, que tiene que estar libre en nuestro proyecto, ya que, a partir de ahora, estas marcas se utilizarán para las intermitencias en TIA Portal.

Asignar byte de marcas a la marca de ciclo.
