Problema: no establece conexión TIA Portal. ¿Qué ocurre cuando TIA Portal no encuentra los dispositivos accesibles? La conexión PLC está bien, pero… ¿Por qué TIA Portal no se conecta Online con el autómata? Vamos a estudiar este problema tan común que puede surgir cuando estamos delante de un plc Siemens.
Si TIA Portal no encuentra los dispositivos accesibles, yo tengo la solución.
Probablemente, en algún momento de nuestra vida hemos tenido que hacer frente a un menaje parecido. Pensamos que tenemos todo correctamente configurado en la conexión PLC con TIA Portal, pero realmente, desde TIA Portal no conseguimos que detecte esos dispositivos accesibles. Pueden ser muchas las causas, pero te voy a dar una solución. Voy a mostrarte los pasos a seguir:
8 pasos para comprobar cuando TIA Portal no deja cargar al dispositivo:
1. Ejemplo de error de comunicación cuando no establece conexión TIA Portal.
2. También podemos encontrar el fallo cuando le damos a cargar de dispositivo dentro de TIA Portal.
3. Comprobar la conexión PLC cuando No establece conexión TIA Portal.
4. Volver a ejecutar la búsqueda de dispositivos accesibles en TIA Portal.
5. Otros ejemplos de fallos en los que no establece conexión TIA Portal.
6. Que Windows haya detectado un conflicto con la dirección IP del proyecto.
7. Error al cargar de dispositivo desde TIA Portal.
8. No establece conexión TIA Portal cuando intentas acceder a un bloque FC.
Ejemplo de error de comunicación cuando no establece conexión TIA Portal.
En primer lugar, vamos a basarnos en un ejemplo de fallo en la comunicación entre el TIA Portal y nuestro PLC. Vamos a considerar que nos hemos conectado una primera vez al PLC mediante el diagnóstico y análisis que hace el TIA Portal de la red. Por lo tanto, el primer paso es detectar el PLC y su dirección IP, mediante la opción de dispositivos accesibles. En cambio, una vez hemos conseguido esto, posteriormente queremos ponernos ONLINE y no nos deja comunicar.
También podemos encontrar el fallo cuando le damos a cargar de dispositivo dentro de TIA Portal.
Asimismo, también podemos encontrar el fallo cuando tratamos de coger el programa del PLC mediante la opción de “Cargar de dispositivo” dentro de la barra de herramientas de TIA Portal.
Comprobar la conexión PLC cuando No establece conexión TIA Portal.
Por lo tanto, nos basamos en que alguna vez hemos conseguido realizar esa conexión plc desde el ordenador hacia el autómata. Una vez nos ha mostrado las posibles conexiones, le enviamos nuestro programa de PLC, con toda la configuración de software y Hardware, en la que se incluirá la dirección IP dentro de ese Hardware. Automáticamente detecta el PLC y le envía la configuración.
Pero, justamente después de cargar el proyecto, nos aparece un error de carga. Al parecer, nos indica que ha existido un error durante la carga del proyecto en el PLC y nos lo indica según la imagen siguiente.
Puede que esto nos aparezca porque la dirección IP del PLC era diferente en el PLC y en nuestro proyecto. Ahora le hemos transferido el nuevo hardware y, por lo tanto, la dirección IP ha vuelto a cambiar. Como consecuencia de esto, tenemos que volver a buscar los dispositivos accesibles, y nos mostrará el PLC con la nueva dirección IP.

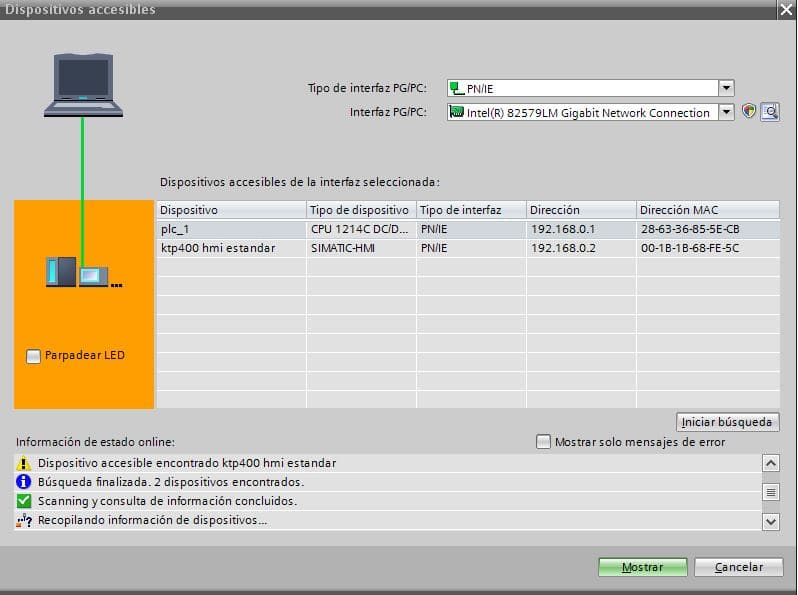

Volver a ejecutar la búsqueda de dispositivos accesibles en TIA Portal.
Por consiguiente, si ahora buscamos los dispositivos accesibles, nos aparecerá nuestra CPU. Posteriormente, le damos a “Establecer conexión Online” y nos permitirá conectarnos Online a todos nuestros bloques.
Otros ejemplos de fallos en los que no establece conexión TIA Portal.
Que Windows haya detectado un conflicto con la dirección IP del proyecto.
También es posible que el error de conexión desde TIA Portal al PLC venga de fuera de nuestro software. Por ello, hay que revisar al detalle las preferencias que tenemos en nuestro panel de control de Windows y seleccionar correctamente la dirección IP. Pero esto te lo explicaré en otro artículo, al final de este post podrás ver el enlace.
Error al cargar de dispositivo desde TIA Portal.
También puede existir alguna vez en la que, después de establecer conexión, nos dé error, y es que en el PLC se haya quedado la dirección IP que tenía anteriormente y no nos deje conectarnos. En este caso, podemos acceder a la pestaña de “Online y diagnóstico” y en el apartado de “Accesos Online” nos mostrará la dirección del dispositivo. Si nos muestra la dirección diferente a la de nuestro proyecto, tenemos que pinchar en “Dispositivos accesibles” para que vuelva a localizar el PLC.
No establece conexión TIA Portal cuando intentas acceder a un bloque FC.
Asimismo, puede darse el caso que queramos entrar a nuestros bloques FC y conectarnos ONLINE para diagnosticar nuestro software y los cambios que queramos realizar. Por tanto, nos vamos a la pestaña de “Establecer conexión Online”. Le damos a buscar dispositivos compatibles.
La sorpresa es que nos aparece la ventana de la imagen anterior indicando que no establece conexión TIA Portal con nuestro PLC. Podemos seguir los pasos anteriormente descritos para solucionar este problema de conexión.
Aunque aparezca este error, el proyecto ya lo tenemos cargado en el PLC. Por lo tanto, ¿Cuál sería nuestro próximo paso? Lo más lógico es pensar que debemos entrar a nuestros bloques FC y conectarnos ONLINE para diagnosticar nuestro software y los cambios que queramos realizar. Sin embargo, la solución vendrá realizando de nuevo los pasos explicados más arriba, es decir, buscar la pestaña de “Establecer conexión Online”. Le damos a buscar dispositivos compatibles.
Si buscas más información o tienes dudas sobre programación con TIA Portal, puedes dirigirte a la categoría TIA Portal donde encontrarás gran cantidad de artículos relacionados y aprenderás sobre programación KOP, AWL y SCL, tipos de conexiones, funciones en TIA, resolver problemas de comunicaciones y mucho más. Incluso tengo un curso gratuito de programación con un guion que puedes seguir fácilmente y aprender de todo. Echa un vistazo y me cuentas:
Por cierto, si puede ser, déjame un comentario y dime lo que piensas sobre el artículo: bueno o malo, si crees que le falta algo, si te ha ayudado, lo que sea. De esta manera, yo podré mejorarlo y nos servirá a todos. Te contestaré en menos de 24h. Muchas gracias.
Desarrollado y publicado por www.tecnoplc.com. Licencia Creative Commons 4.0.
tengo instalado TIA portal v13 y tengo problemas cuando hago enlace las variables con plc con hmi me sale error.
M e gustaría saber el costo del curso virtual grabado, por que trabajo en un lugar donde la señal es mala. Y si hay alguna manera de instalar TIA portal de versión actualizada. Las características de mi laptop es : memoria RAM de 8 G 64 bits y window 10 profesional.
Hola:
Las características de tu laptop son correctas y suficientes para poder instalar TIA Portal según Siemens. No entiendo por qué te aparece un error al utilizar esas variables. Tendrías que decirme qué error te aparece exactamente. De todas formas, puedes probar a instalar TIA Portal V14 o V15 sin problemas para ver si te funciona mejor y así estás actualizado. El TIA Portal lo tendrás que descargar de la página de Siemens, no conozco otro sitio de donde se pueda descargar. Saludos.
Hola .., consulta das cursos de PLC con Tia Portal ?
Hola. No doy ningún curso en particular, pero en la Home de la web podrás encontrar un curso de TIA Portal muy detallado y ahí obtendrás toda la información a seguir para ese curso de TIA Portal que he elaborado yo mismo y aprenderás bastante de programación.
Hola, tengo un S7-1500, el software esta instalado, de hecho, el PLC esta controlando, quiero descargar una modificación a uno de sus bloques, pero me manda la pantalla de no conexión (la última de tu articulo), ya he tratado de buscar dispositivos compatibles y no aparece, la IP en el PLC es la que tengo en TIA Portal v14 para ese dispositivo. Alguna idea de que puedo hacer para conectarlo y descargar la modificación? Agradezco tu respuesta.
Hola: ¿Ya le has pasado el programa anteriormente? En ocasiones, cuando te conectas y le transfieres el proyecto, si la dirección IP era distinta a la del proyecto, después ya no te comunica. Quizás tu ordenador tiene asignada una IP virtual y está fuera del rango del PLC. Yo probaría dos cosas: la primera ver qué dirección IP tiene tu ordenador para comprobar que está en el mismo rango que el PLC. Aunque quizás tengas la dirección IP en automático en Windows, en cuyo caso te aconsejo que cierres TIA Portal y apagues el ordenador y vuelvas a encender y a probar de nuevo la conexión. Mira de seleccionar bien la tarjeta de red de tu ordenador. Echa un vistazo y ya me dices, a ver si te funciona. Gracias.
Me encuentro programano un S7 1200 y necesito activar el servidor web, el problema es que no me puedo comunicar con el servidor web, pero si puedo hacer ping con el dipositivo
Hola:
Para comunicarte con el servidor web hay mucho trabajo que hacer. Habría que ver si has configurado bien el DB «WWW» para que lo reconozca TIA Portal, luego ver si estás accediendo por VPN o no, ver si estás accediendo correctamente al puerto para el servidor Web. Es muy difícil diagnosticar lo que te ocurre con esos datos, lo siento.
Hola, me estoy tratando de conectarme a un PLC s7-1500 que con periferia descentralizada por profinet, cuando intento ver los dispositivos accesibles, en ocasiones me aparece el siguiente mensaje en el cuadro de «Información de estado Online» : Escaneado y consulta de información concluidos, Se ha encontrado 1 problema». Si sigo insistiendo en ocasiones aparecen 2 dispositivos de los 4 que tengo conectados en red, en otra ocasiones aparecen 3 de 4 , los 4 dispositivos o en otras ocasiones ninguno, con el mensaje que describí con anterioridad.
Mi pregunta donde puedo ver ese error que me sale cuando no encuentra ningún dispositivo disponible? a que se puede deber esta inestabilidad en la exploración de los dispositivos disponibles . De ante mano muchísimas gracias.
Hola: es difícil darte una solución, pero en primer lugar lo que hay que mirar es el cableado y saber si tu periferia está diseñada con topología, es decir, que cada cable debe ir al puerto ethernet correspondiente, entonces, en ningún caso puedes alterar el orden de los cables de una periferia a la otra. Después de revisar cableado, ver en vista de redes de tu proyecto que todas las periferias tengan diferentes direcciones IP, claro está. Después puedes ver en «Online y diagnostico» en el apartado «Online» en TIA Portal y comprobar si el Buffer de diagnostico te está indicando algún error o avería, para ir buscando pistas. Pero tiene pinta de que los módulos se están desconectando alternativamente y por eso puede que algunas veces lo localice y otras no.Espero que te sirva de ayuda.Saludos.
Muy interesante todo. Desde que comencé a trabajar con sistemas de automatización siempre tomo referencias muy interesantes y prácticas de tecnoplc.
Gran aporte maestro
Me alegro Eliser: el tema de la conexión con el PLC no es fácil y no siempre funciona a la primera, pero con estos artículos seguro que algo te ayuda, tal y como me comentas. Saludos y para cualquier duda por aquí estoy.
cuando trato de descargar programa en un 1200 me aparece el dispositivo pero la dirección aparece en color rosa o rojo y no me deja hacer la descarga.
Hola: quiero entender que, cuando le das a establecer conexión sí que te ha detectado el PLC verdad?? Podría ser que en tu configuración de Windows tengas un rango de IP diferente a la de tu PLC y por eso te aparezca en rojo. Revisa tu dirección IP y ponla en el mismo rango, o prueba a ponerlo en automático para que te genere una IP virtual. Ya me dices. Saludos.
Buenas estoy empezando a trabajar con el programa ( tengo la versión 16 ) ya que curso un carrera universitaria de automatización y configure todo para un 1200 y al querer establecer conexión me dice como la última imagen que colocan en este post ( NO ESTABLECE CONEXIÓN TIA PORTAL CUANDO INTENTAS ACCEDER A UN BLOQUE FC ) tengo Windows 10 y he buscado tutoriales y siempre sale que tengo que vincularlo a una red de área local, lo que sucede es que a mí me salen ethernet y wifi únicamente no se que estare haciendo mal revise los números de IP para que no sean iguales y todo pero no me deja establecer conexión. Desde ya muchas gracias
Hola Lucas: debes de seguir los pasos que te indico en la guía. Pero lo primero que tienes que comprobar en en la conexión de Red de tu Windows, y comprobar si la asignación de IP la tienes automática o la tienes de forma manual. Si le asignas la IP de forma manual, debes de ponerla en el mismo rango que la que hayas puesto en tu PLC, en la configuración de dispositivos. Comprueba esas dos cosas, lo primero y ya me dices. Gracias.
Hola , cual es el problema cuando aparece el plc con la dirección IP en color morado y no deja cargar `programa?
Saludos
Hola: ¿Te has fijado si en esa ventana de carga del programa hay algún menú desplegable? Tienes que desplegar todas las opciones posibles y verás que ahí hay alguna otra opción que debes seleccionarla y ya te dejará cargar el programa. Saludos.
Hola, estoy trabajando con un S7-1200, tengo todo configurado, pero el dispositivo de comunicación, cuando YO quiero enviar un mensaje para que haga algo, solo me deja enviarle 8 mensajes, luego ya NO recibe ninguno mas. Sin embargo él me envia a mí todos los mensajes.
Me puedes indicar que hay que hacer para desbloquear eso?
Saludos
Ines
Hola: no sé qué dispositivo de comunicación te refieres. ¿Cómo que solo puedes enviar un mensaje?? Cómo envías los mensajes , con alguna función? O a qué te refieres? Explica un poco más de detalles para ver el problema de comunicación en TIA Portal por favor.
1. Ejemplo de error de comunicación cuando no establece conexión TIA Portal.
Hola, Buenos días! me aparece ese error al intentar cargar el programa, que puedo hacer ?
Hola: pero te has podido conectar a ese PLC en algún momento? Y se te ha asignado la dirección IP virtual a tu ordenador?? Si es así, puede que las direcciones IP entre tu PC y PLC Siemens no sean las mismas. Prueba a apagar el PC y al volver a encender te asignará una nueva IP virtual. Si aun así no te comunica, prueba en el apartado de Online y diagnostico, a ver qué dirección IP te dice que tiene el PLC.
Hola, tengo un PLC s1500 en el que he conseguido detectarlo para poder trasladar el proyecto a mi PC. Pero cuando intento «Establecer conexión online» me aparece el mensaje de «conexión con Plc_1 desconectada» y no se conecta. Luego me aparecen un modulo de «Módulos locales» con una cruz roja donde me aparece NO COMPATIBLE, teniendo la misma versiones de Tia 15.1 y firmware 2.6.
Hola: con lo que me cuentas a mi me suena a que sea un problema de incompatibilidad de Firmware y por eso TIA Portal no te deja continuar. Podrías probar a crear un proyecto nuevo con todos esos módulos de hardware y la misma CPU y, después intentar comunicarte a ver si e esa forma sí que te deja. Saludos.
Trabajando en un S7-1500 en tia V15 estaba conectado y se me desconecto el rj45 del profinet, cuando lo vuelvo a conectar no podia ponerme online, tengo 10 1500 mas y en esos si me podia comunicar.
Mensaje de error:
No ha sido posible ejecutar la función Flash. No se ha podido establecer la conexión DCP.,20/05/2022,9:49:30.
Solución: le saque los 24vdc del conector y cuando hizo el starup pude conectarme sin problemas nuevamente. Todo lo que hice antes de esto no sirvio de mucho.
Espero sea de ayuda…
Hola Norberto: muchas gracias por el comentario. La verdad es que es un caso muy curioso el que nos cuentas. Quizás el PLC había bloqueado la parte de comunicación al quitarle el conector. Me lo apunto, a ver si me pasa alguna vez a mí. Muchas gracias por el comentario y a ver si la gente se anima y nos deja más comentarios como el tuyo.
Excelente informacion y muy util !!!
Muchas gracias por tu comentario. Saludos.
