El valor de ajuste en un DB nos servirá para modificar solamente los datos que necesitemos ajustar en una instalación, muy útil en las puestas en marcha donde debemos ajustar datos repetidamente hasta llegar a los datos correctos y definitivos.

Contenido del artículo:

  1. ¿Para qué cambiar el valor de ajuste de un DB en TIA Portal?
  2. ¿De qué nos sirve el valor de ajuste de un DB?
  3. Cómo enviar datos al PLC mediante el valor de ajuste DB en TIA Portal.

¿Para qué cambiar el valor de ajuste de un DB en TIA Portal?

El valor de ajuste es una opción que tenemos en cada dato de un DB que lo podemos seleccionar a nuestra disposición. Cuando seleccionamos el valor de ajuste de un dato, sabemos que, cuando le demos a la opción de transferir Online, solamente se transferirán los cambios que hayamos hecho en esos datos que hemos seleccionado. El resto de datos no se van a transferir. Puedes ver detalladamente cómo transferir un DB al PLC en TIA Portal en otro artículo donde se explica qué datos hay que seleccionar para transferir datos.

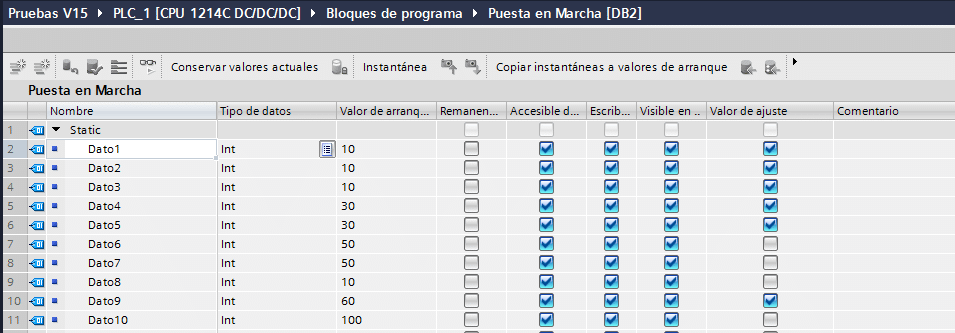

Valor de ajuste seleccionable dentro de un DB de datos.

¿De qué nos sirve el valor de ajuste de un DB?

Nos va a servir sobre todo en las puestas en marcha, cuando tenemos que ir ajustando valores ya que no tenemos la configuración definitiva. En lugar de ir transfiriendo todos los datos a la vez, vamos transfiriendo solamente los datos que tenemos seleccionados. Cuando ya tengamos un valor definitivo, quitamos la selección del valor de ajuste y de esta manera, en la siguiente transferencia, ese valor ya no se toca.

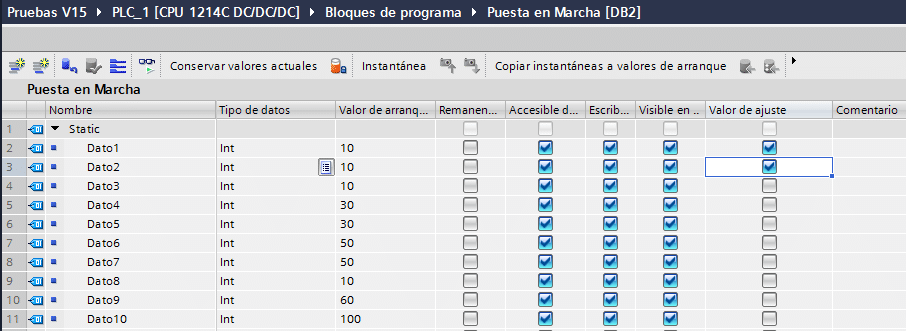

Se van eliminando las selecciones del valor de ajuste del DB.

Cómo enviar datos al PLC mediante el valor de ajuste DB en TIA Portal.

El primer paso que hay que hacer es conectarse con el PLC. Una vez conectados, veremos los valores que tenemos en nuestro DB y los valores que realmente tiene el PLC Online.

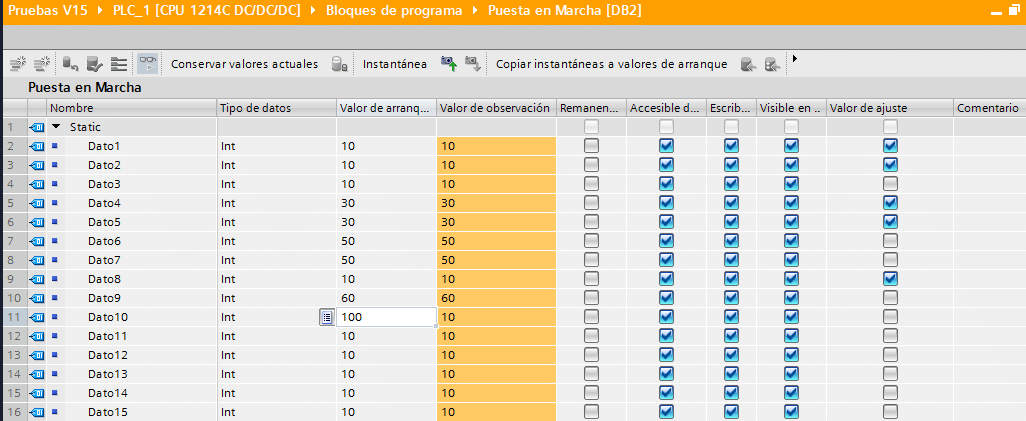

Ver valores de los datos del DB Online.

También puedes ver en otro artículo cómo puedes trabajar con un array de dimensión variables. Todo empieza con la creación de un DB de datos y a continuación le tienes que especificar qué datos quieres dentro de ese DB. Puedes crear un Array, pero además lo puedes hacer que la dimensión sea variable. Te lo explico paso a paso:

Ahora vamos a cambiar varios datos del DB. Cambiaremos los datos que tenemos seleccionados como “Valor de ajuste” para comprobar que solamente se van a transferir esos valores.

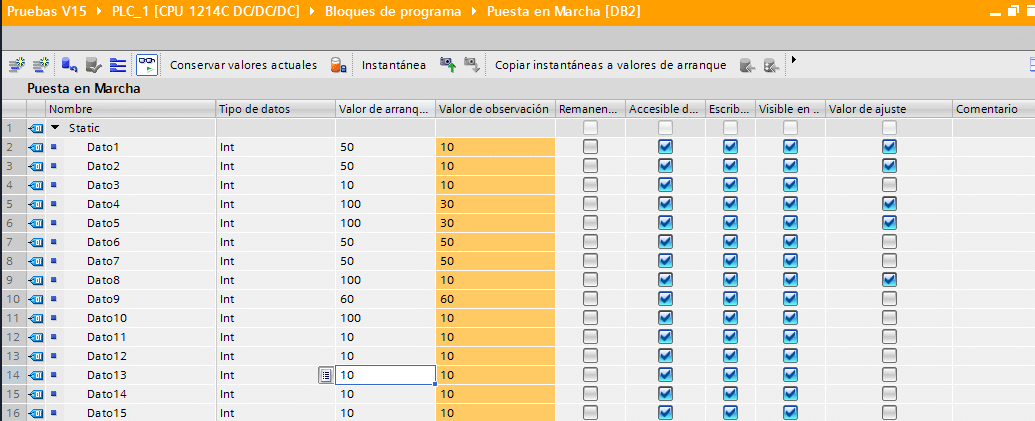

Modificar los valores de los datos seleccionados.

Y finalmente tenemos que seleccionar la opción de transferir “solo valores de ajuste”. En la barra de herramientas del DB encontrarás una flecha y saldrá un desplegable y te dejará seleccionar esta opción.

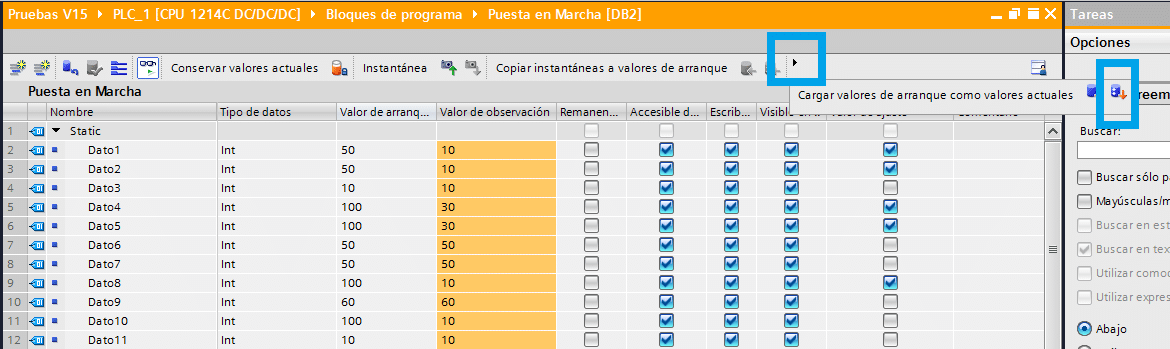

Seleccionar la opción de transferir solo valor de ajuste.

Al final comprobamos que realmente solamente se han trasferido esos valores seleccionados. Los demás valores se han quedado igual. Aunque modificáramos los otros datos, no se transfieren.

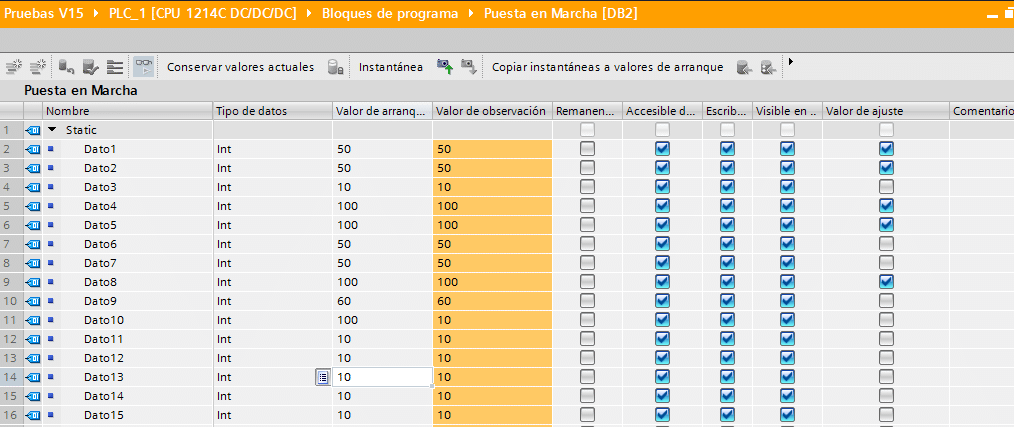

Datos seleccionados transferidos.

Después de ver el valor de ajuste, tienes que seguir leyendo sobre cómo capturar una instantánea de los valores Online de un DB del PLC. Y, ¿sabes cómo descargar del DB de tu proyecto al DB del PLC Online solamente unos valores seleccionados? ¿Y sabes cómo cargar del DB Online a tu DB Offline los valores del DB para que se queden en el valor de arranque? Esto y más lo verás con detalle en el siguiente Link:

Por cierto, si puede ser, déjame un comentario y dime lo que piensas sobre el artículo: bueno o malo, si crees que le falta algo, si te ha ayudado, lo que sea. De esta manera, yo podré mejorarlo y nos servirá a todos. Muchas gracias.
