Existe una instrucción cuadro vacío que insertamos en el segmento y seleccionaremos qué tipo de instrucción utilizar: desde operaciones matemáticas a funciones más complejas

Dónde se localiza la instrucción cuadro vacío.

Dentro del editor de programación, cuando insertamos contactos y bobinas o cualquier otra función necesaria, disponemos de la posibilidad de inserta una instrucción cuadro vacío, mediante la cual vamos a poder asignar a ese cuadro una funcionalidad específica con un tipo de datos seleccionable.

Instrucción cuadro vacío.

Instrucción cuadro vacío.

Qué funcionalidad tiene la instrucción cuadro vacío.

Cuando insertamos el cuadro vacío se requiere configurarlo para que podamos asignarle una función específica. Se le pueden asignar temporizadores, comparadores, contactos, funciones aritméticas, etc… que se podrán seleccionar de un menú desplegable.

Menú desplegable para seleccionar la función específica.

Menú desplegable para seleccionar la función específica.

Ejemplo de asignación de una instrucción al cuadro.

Después de insertar el cuadro en el segmento, se pincha en la esquina donde tiene un triángulo amarillo y aparecerá el menú desplegable.

Menú desplegable para seleccionar la función específica.

Menú desplegable para seleccionar la función específica.

Se selecciona la instrucción que necesitamos, en nuestro caso una suma: Función ADD.

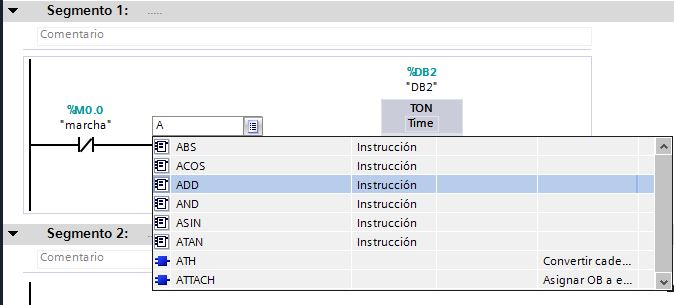

Seleccionar la función ADD.

Seleccionar la función ADD.

Una vez seleccionada la función correspondiente hay que asignarle el tipo de datos sobre el que vamos a necesitar. En nuestro caso dependerá de los tipos de datos de cada sumando que vayamos a utilizar. Por ejemplo, vamos a seleccionar variables del tipo UInt. Para seleccionar el tipo de dato se pincha sobre el triángulo amarillo que aparece en el cuerpo del cuadro o en ocasiones tiene seleccionado un dato de tipo “Auto”, pero pinchando sobre él, se abrirá un desplegable.

Seleccionar el tipo de dato para la función.

Seleccionar el tipo de dato para la función.

El siguiente paso sería rellenar las variables de entrada y de salida de la función ADD, introduciendo un tipo de dato compatible con lo que hemos declarado en la función.

Función ADD con todos los campos rellenos.

Función ADD con todos los campos rellenos.

 Cómo crear entradas adicionales en algunas instrucciones.

Siguiendo con el ejemplo, existen algunas instrucciones que se les puede ampliar el número de entradas que utilizan, es decir, en el ejemplo anterior, la función ADD tiene 2 sumandos. Pues bien, se pueden aumentar estos sumandos, pinchando la “estrella” que tiene el cuadro, o bien pinchando con el botón derecho sobre el cuadro y “Añadir entrada”.

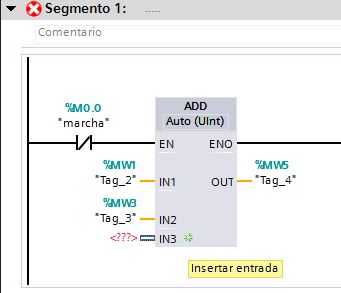

Insertar una entrada adicional a la función ADD.

Insertar una entrada adicional a la función ADD.
