Cómo actualizar Firmware V4.1 de una CPU que contiene un Firmware inferior, por ejemplo, V4.0, pero debemos cambiarlo ya que nuestro proyecto en TIA Portal tiene un Firmware V4.1 y, por tanto, la CPU no nos dejaría transferirle el proyecto ni comunicarnos con dicha CPU.

Cómo instalar el Firmware V4.1.

En este artículo te voy a enseñar cómo le puedes actualizar el Firmware V4.1 a tu PLC cuando el PLC tiene un firmware más antiguo. Por lo tanto, ahora quieres actualizarlo a un firmware superior. Te explico todos los pasos a seguir para instalar el firmware V4.1:



1.       Por qué actualizar Firmware V4.1 del PLC.

2.       5 pasos para actualizar el Firmware V4.1 de tu PLC.

2.1. Conectarse y ver las características del PLC.

2.2. Online y diagnóstico de la CPU Online.

2.3. Empezar la actualización V4.1.

2.4. Seleccionar el archivo de Firmware V4.1.

2.5. Proceso de actualización de todos los datos.



Por qué actualizar Firmware V4.1 del PLC.

En primer lugar, tenemos que saber qué versión de Firmware TIA Portal tiene el PLC al cual nos vamos a conectar, ya que puede ser diferente al de nuestro proyecto. Por tanto, hemos de saber que existen diferencias entre utilizar un proyecto en TIA Portal con un Firmware determinado y otro proyecto con un Firmware distinto. Debido a esto, pueden haber diferencias en ciertas funciones del proyecto, diferencias en funciones de librería o incluso diferencias en los archivos hardware. Por consiguiente, tenemos que saber cómo actualizar Firmware V4.1 para transferirlo a la CPU en caso de ser necesario para estar actualizados en cuanto a funcionalidades.

Proyecto TIA Portal y Proyecto en CPU con Firmware diferentes.

Cuando trabajamos con un proyecto nuevo para una CPU de S7-1200, no le damos importancia al Firmware que seleccionamos en el proyecto nuevo, ya que como opción nos da a elegir el Firmware que queramos y siempre escogeremos el último Firmware. El problema viene cuando ya tenemos instalado un Firmware en una CPU de S7-1200 y necesitamos cambiarle el proyecto por un proyecto nuevo realizado en nuestro TIA Portal.

5 pasos para actualizar el Firmware V4.1 de tu PLC.

Conectarse y ver las características del PLC.

El primer paso es establecer la conexión para que TIA Portal detecte el PLC conectado. Ya sabemos cómo realizar una conexión ONLINE por otros documentos de esta web.

Al establecer la conexión, podemos ver el PLC ONLNE en los accesos ONLINE del proyecto, con su dirección IP asignada y sus características.

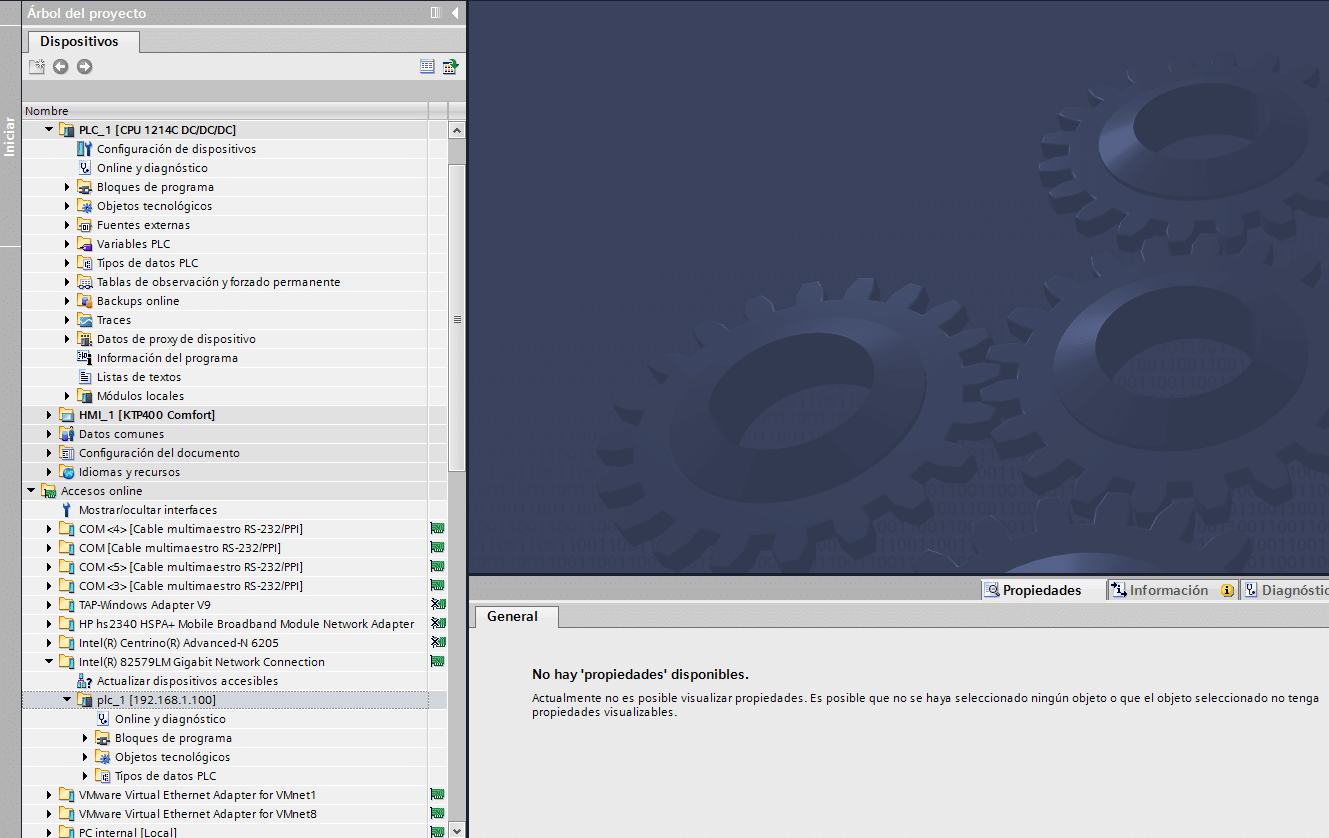

Conexión ONLINE establecida.

El mismo caso nos puede ocurrir cuando tenemos un proyecto en una versión de TIA Portal anterior y queremos actualizar ese proyecto a una versión de TIA Portal másactual. En este caso, podemos encontrarnos con ciertas incompatibilidades si no se hace el paso correctamente. Te explico paso a paso lo que tienes que hacer para trasnformar un proyecto correctamente:

Online y diagnóstico de la CPU Online.

El siguiente paso es acceder a las características de Diagnóstico de la CPU ONLINE, no de nuestro proyecto, sino del proyecto ONLINE que acabamos de establecer conexión con él. En el mismo árbol del proyecto, donde te muestra el PLC conectado, según la imagen

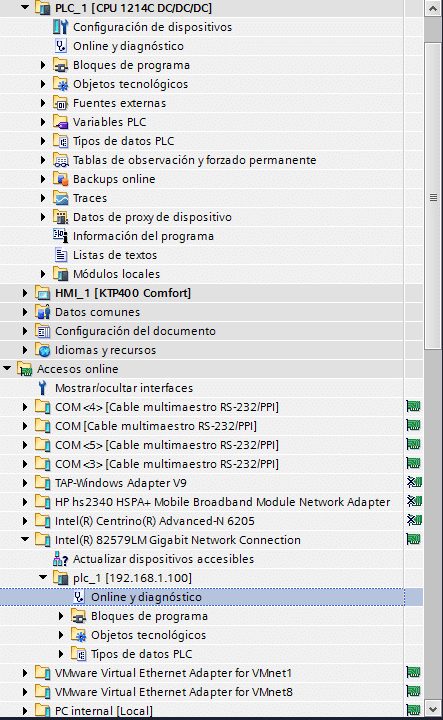

Acceder al diagnóstico ONLINE de la CPU conectada.

Empezar la actualización V4.1.

Para actualizar Firmware V4.1 de la CPU, debemos seleccionar la pestaña de Actualización de Firmware, donde nos indicará el Firmware actual de la CPU, viendo en este caso, que tenemos una V4.0, la cual no es compatible con nuestro proyecto TIA Portal, ya que nuestro proyecto tiene una V4.1.

Ver apartado actualización Firmware en la conexión ONLINE.

Hasta aquí nos damos cuenta de las grandes diferencias que existe entre programar un PLC S7-1200 y un antiguo S7-200, al cual no podíamos tener la mitad de información de la que tenemos con TIA Portal. Puedes echar un vistazo a las grandes diferencias que hay:

Seleccionar el archivo de Firmware V4.1.

El siguiente paso es seleccionar nuestro archivo de Firmware V4.1 para poder transferirlo al PLC, de manera que podamos hacer compatible nuestro proyecto con la CPU.

Seleccionar archivo para actualizar Firmware V4.1.

Proceso de actualización de todos los datos.

Una vez seleccionado el archivo, se inicia la actualización y nos aparecerán los mensajes de transferencia y actualización. Una vez acabado el proceso, ya tenemos la CPU lista para comunicarnos con nuestro proyecto TIA Portal.

Actualizando Firmware.
Activando el Firmware
Firmware instalado y activado correctamente.

Finalmente, ya tenemos el Firmware actualizado y tendremos todas las funcionalidades de TIA Portal en nuestro proyecto a último nivel de Siemens. Pero quiero que veas algo más dificl de realizar con las versiones de Firmware. Imagina que tienes un PLC con el Firmware V4.1, pero necesitas actualizarlo a una versión V4.0 porque el proyecto que te han dado solo funciona con V4.0 o quizás porque uno de los módulos Hardware que tienes que acoplar al PLC solamente funciona con una versión V4.0. como consecuencia, tendríamos que volver atrás, es decir, transferir una versión de Firmware inferior al PLC. ¿Se puede hacer esto? Sí que se puede, pero cuidado, tienes que seguir los pasos correctos. Te lo explico al detalle:
