Reset en temporizador TIA Portal cómo hacer reset

¿Para qué queremos hacer un Reset en temporizador TIA Portal?

Cuando utilizamos temporizadores para contar un tiempo y ejecutar una activación posterior a ese tiempo, en ocasiones tenemos condiciones en ciertas partes del programa para las cuales queremos que dicho temporizador deje de ejecutarse. Qué mejor manera que hacer un Reset al temporizador para evitar que siga contando y que se active la salida.

Cómo hacer el Reset en un temporizador.

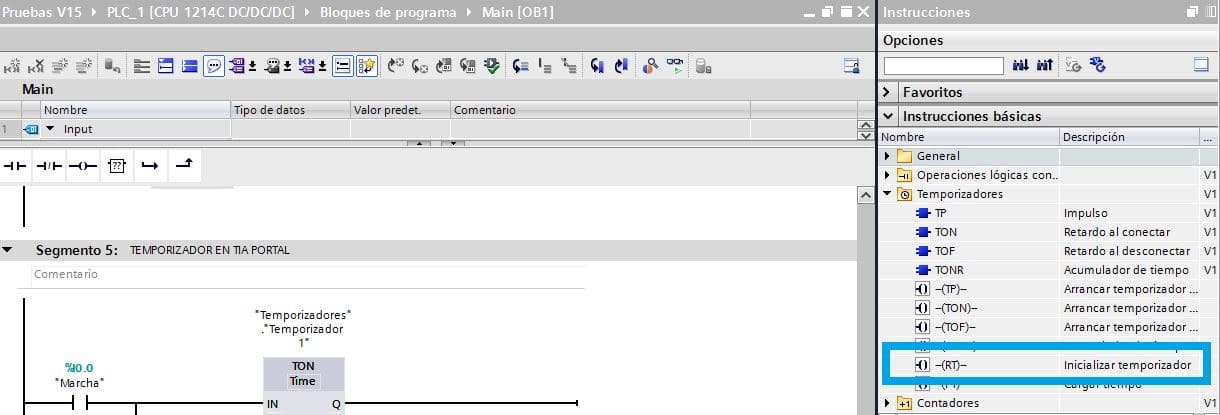

Para hacer un Reset en temporizador TIA Portal simplemente debemos colocar una condición con la cual hacer el Reset y añadir una función de Reset que cogeremos de las instrucciones del TIA Portal. En el árbol de programa en TIA Portal, en las instrucciones, en el apartado de temporizadores, encontraremos la función de Reset.

Deslizando la función hacia el segmento, se inserta y, a continuación, podremos poner la condición con la cual queremos hacer el Reset. Por ejemplo, podemos poner una condición de una entrada del PLC mediante la cual queremos que el temporizador deje de funcionar. Cuando se active esta entrada, hará el Reset y el temporizador dejará de funcionar. Podemos ver la condición en la siguiente imagen.

Si nos conectamos ONLINE podemos ver el funcionamiento del temporizador. Cuando tenemos la condición de arranque del temporizador, éste empieza a contar, según la imagen siguiente:

Pero cuando forzamos la entrada que le da la condición al Reset, automáticamente el temporizador se vuelve a “0”, aunque su condición de activación continúe a “1”. Es decir, prevalece el Reset que le estamos poniendo en un segmento más abajo.
